深度理解：什么是側向流倒 V 型斜板填料？

側向流倒 V 型斜板填料是水處理領域（尤其沉淀池、澄清池）中用于強化固液分離的功能性填料，其設計核心是通過結構優化提升沉淀效率，具體可從以下幾方面深度理解：

▶核心定義

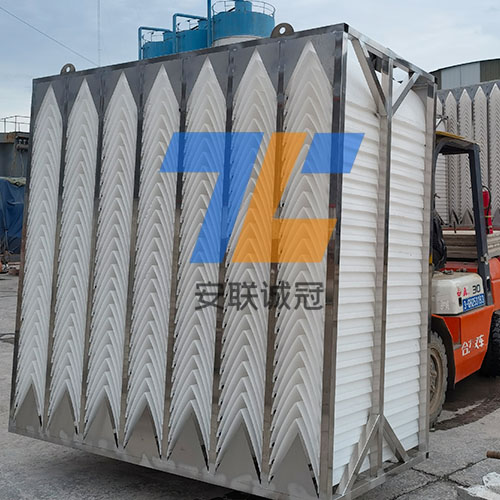

由多個倒 V 型（∧）斜板單元平行交叉排列形成的填料結構，通過構建側向流（水平流）通道，利用增大有效沉淀面積、優化水流狀態的方式，加速水中懸浮顆粒的沉降分離，從而提高水處理系統的固液分離效率。

▶結構細節與設計邏輯

♢倒 V 型斜板：?jiǎn)螇K斜板呈倒置的 “V” 形，相鄰斜板交叉排列后形成連續的三角形通道，傾斜角度通常為 60°（此角度既能保證顆粒沉降時的路徑穩定，又能借助重力讓沉降的污泥沿板壁順暢滑落至底部集泥區，避免污泥堆積堵塞）。

♢側向流特性：水流沿水平方向（側向）通過斜板間的通道，而懸浮顆粒的沉降方向垂直于水流（豎直向下），兩者運動方向垂直，可縮短顆粒的沉降距離（僅需沉降至斜板表面即可被攔截），大幅提升沉降速度。

▶工作原理

當水流進入側向流倒 V 型斜板填料區域時，水平流過倒 V 型斜板間的通道，水中懸浮顆粒在重力作用下向斜板表面沉降；一旦顆粒接觸斜板，便會沿板壁下滑（因 60° 傾斜角的導向作用），終落入底部集泥區被排出；而澄清后的水則沿水平方向流出，實現固液分離。

側向流倒 V 型斜板填料相較于傳統平流式沉淀池或普通斜板（斜管），其優勢在于：倒 V 型結構減少了水流擾動，側向流設計增大了單位體積內的有效沉淀面積（相同池容下處理量更高），且污泥滑落更徹底，不易堵塞。

▶典型應用

側向流倒 V 型斜板填料可廣泛應用于市政污水處理廠的二次沉淀池、工業廢水（如化工、印染、食品廢水）的澄清池、自來水廠的預處理沉淀池等，尤其適用于需要去除懸浮顆粒（SS）的場景。
