曝氣池用的整體澆筑濾板常見規格及安裝注意事項

用于安裝可調式濾頭并在水處理濾池內可完成整體澆筑鋼筋混凝士濾板用的專用塑制模板，簡稱整體澆筑濾板。

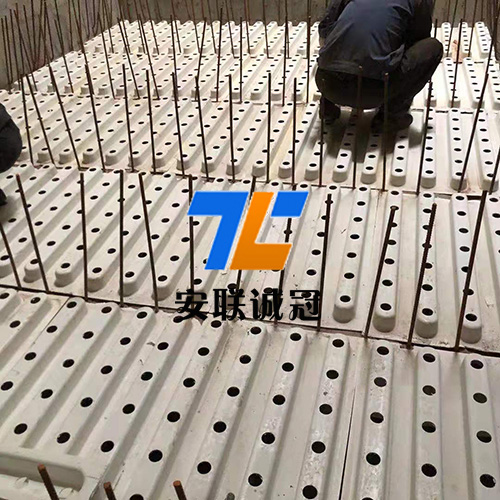

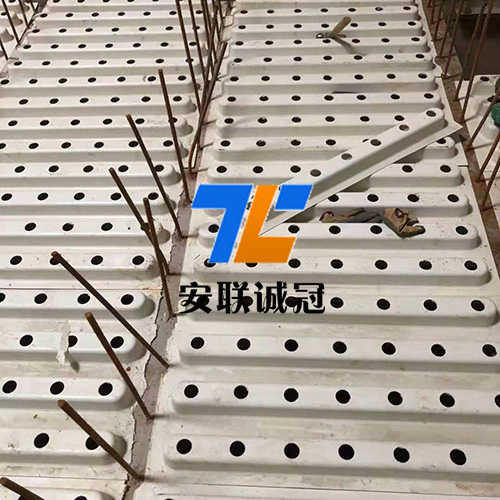

整體澆筑濾板采用ABS工程塑料制成的楞型板,以確保澆筑時模板的強度,凸臺上開有帶頸套的圓孔用以固定可調式濾頭的預埋座，模板表面應平整,無開裂、縮痕、氣泡、溢邊等缺陷。模板與模板結合處用ABS材質專用膠粘接，整體澆筑濾板用φ3x30的水泥鋼釘固定在濾板支撐上。

整體澆筑濾板安裝心須平整，搭接嚴密，不漏漿。當整體澆筑濾板荷載為4KN/㎡時，模板跨中撓度應小于1.2mm。

整體澆筑濾板常見規格及安裝注意事項：

ABS模板 964*965*36孔*80mm

ABS模板 1138*920*36孔*80mm

ABS模板 963*963*49孔*80mm

ABS模板 1138*920*48孔*80mm

ABS模板 964*965*56孔*80mm

濾池新建時，應將濾梁與墻壁以及濾梁與濾梁之間間距設計以1m為適合，以減少模板切割。改建濾池時,可根據濾池單格平面尺寸和整體澆筑濾板數布置濾板支撐，應盡量減少模板切割。

一、施工前期準備

①按設計要求對濾池士建進行驗收,對濾梁水平和預埋趕緊進行復核。

②檢查布水布?xì)饪锥词欠裼须s物，并清理干凈。對布?xì)饪锥吹臉?biāo)高和水平度進行檢測,達到相關要求方可施工。

③安裝模板前,將濾池內的施工垃圾和雜物清理干凈。

二、濾梁找平

對濾梁的厚度與高度進行核對，濾梁頂面找平控制標高誤差≤±2mm，以確保單池水平度與各池之間的水平度。

三、鋼筋加工

①檢查濾梁與預埋鋼筋(φ12螺紋鋼)露出長度是否有300mm.

②將池壁四周預埋鋼筋末端應彎折180°成U型彎鉤，彎弧內直徑不應小于鋼筋直徑的2.5倍，彎鉤的完后平直部分長度不應小于鋼筋直徑的3倍。
