混凝土濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水（氣）的雙重作用。濾板質量的優劣（特別是濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。
傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等不良后果。

V型濾池混凝土濾板安裝圖

混凝土濾板技術指標：
混凝土強度：C25-C30               配筋： 雙層雙向10配筋
生產工藝條件及要求：按GB50204執行， 出廠齡期 28天
外觀：表面平整，無露筋、翹曲、振裂、四邊無破損預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞。
公差：雙面平整度誤差 1mm，濾板厚度誤差 1mm。四邊垂直度誤差<5mm。

V型濾池混凝土濾板安裝流程圖

混凝土濾板安裝工藝：

V型濾池混凝土濾板安裝工藝圖

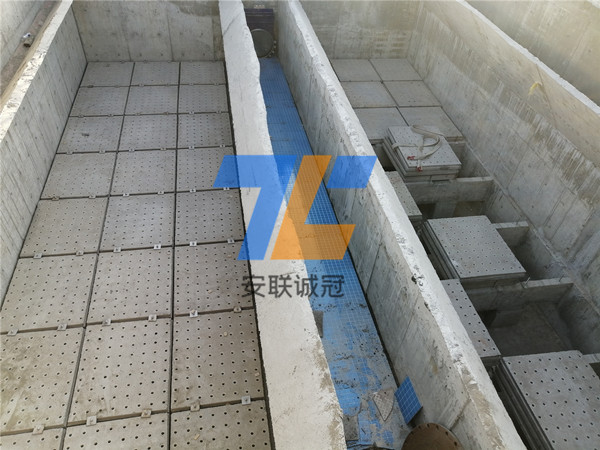

V型濾池混凝土濾板安裝圖

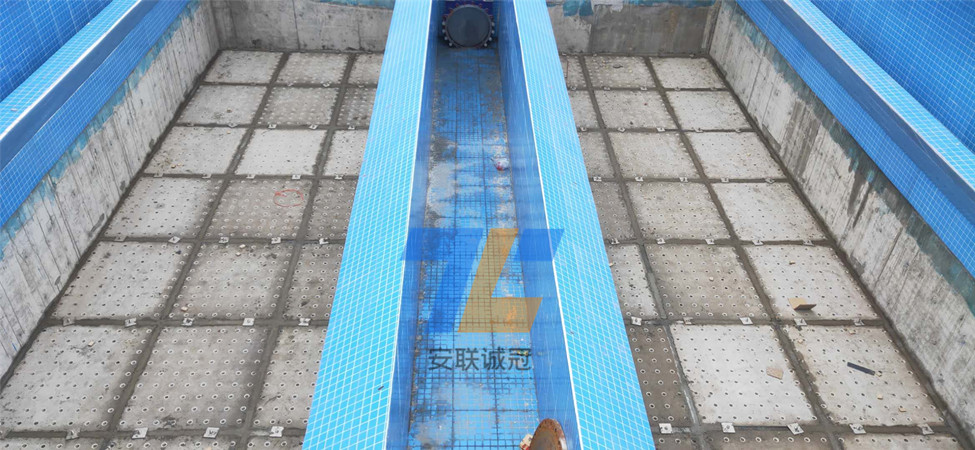

V型濾池混凝土濾板安裝效果圖
