水力旋流網格絮凝裝置是一種通過優化流體力學條件強化絮凝效果的水處理設備，廣泛應用于水廠、工業廢水處理及飲用水凈化等領域。

以下是對該裝置的詳細介紹：

一、工作原理

渦流生成與剪切強化

裝置通過進水口結構設計使水流形成強烈旋轉渦流，增強剪切力和微渦旋比例，促進微小顆粒碰撞凝聚。

多層絮凝環設計

形成梯度速度場，既保證礬花適度成長，又避免因過度膨脹導致的密實度不足，提升絮體穩定性。

動能利用與GT值優化

利用水流自身動能實現紊動，減少外部能耗，同時通過微渦流比例優化提升GT值（速度梯度與停留時間的乘積），強化絮凝效果。

二、結構特點

模塊化設計

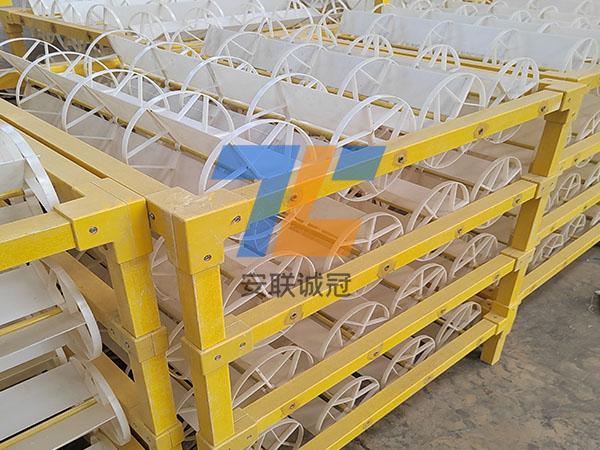

由框架與ABS絮凝環拼裝組成，支持靈活組合和快速拆裝，適配不同規模水廠需求。

材質優勢

采用ABS或PP材質，耐腐蝕、抗老化，長期運行不易滋生藻類。

低維護設計

水流帶動裝置旋轉，減少污泥沉積，降低維護頻率。

三、技術優勢

絮凝

微渦流比例提升使顆粒碰撞頻次增加50%以上，縮短絮凝時間。

廣泛適應性

適用于高濁水、低濁水及微污染水質，抗沖擊負荷能力強。

節能環保

降低絮凝劑用量30%-50%，綜合能耗減少20%以上。

空間優化

可結合側向流沉淀池或斜板沉淀工藝，節省占地面積。

四、應用場景

老舊水廠改造

替代傳統柵條絮凝工藝，解決處理能力不足、出水不穩定等問題。

新建水廠升級

作為側向流絮凝沉淀系統的核心單元，提升出水水質。

應急水處理

模塊化設計便于快速部署，應對突發水質污染事件。

五、技術參數與性能

處理能力：高，適用于大規模水處理。

適用范圍：水廠絮凝/混凝池、工業廢水處理等。

主體材質：玻璃鋼外框+ABS絮凝環。

自動化程度：低，需人工監控。

有效容積：1m³（可根據需求定制）。

制作周期：7-15天。

六、行業應用

水處理領域：廣泛應用于水廠、污水處理廠等。

工業應用：在食品加工、純凈水生產等行業中用于水質凈化。

環保工程：作為應急水處理設備，快速響應突發污染事件。

七、案例與效果

改造案例：某水廠將傳統柵條絮凝池改造為水力旋流網格絮凝裝置后，濾前水渾濁度由3-4NTU降低至3NTU以下。

技術優勢：通過優化水流通道和渦流設計，顯著提升絮凝效率和出水水質。

八、總結

水力旋流網格絮凝裝置通過創新的水力設計和結構優化，解決了傳統絮凝工藝在高負荷進水條件下的處理能力受限及出水水質不達標問題。其、節能、環保的特點，使其成為水處理領域的重要技術裝備，特別適用于老舊水廠改造和新建水廠升級。
